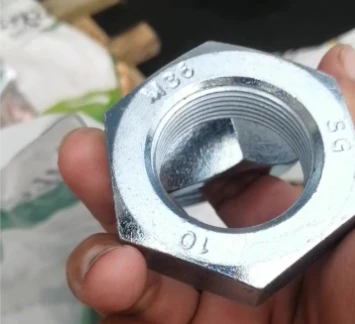

다양한 유형의 너트가 있으며, 그중 미세 피치 너트는 나사식 패스너의 일반적인 범주입니다. 미세 피치 너트는 고속-회전 또는 이동 부품을 연결하는 데 적합합니다. 나사산의 작은 나선 각도로 인해 조임 및 잠금 후 탁월한 풀림 방지 성능을 제공합니다.- 게다가 파인피치견과류특히 스핀들 베어링을 예압하고 공작 기계의 축 틈새를 트리밍하기 위해 기계 장비의 축 틈새를 조정하는 데 널리 채택됩니다.
파인 피치 너트를 사용할 때는 인장 하중과 기계적 강도를 충분히 고려해야 합니다. 잘못된 선택 또는 비표준 작동은-파인 피치 너트의 수명을 단축시키고 장비 유지 관리에 예측할 수 없는 위험을 초래합니다. 미세 피치 너트의 전체 스레드 매개변수를 마스터하면 조립 오류를 방지하고 문제 해결 방법을 지원하는 데 도움이 됩니다.
1. 가는 피치 나사의 기존 감지 방법
나사산 각도 측정스레드 포함 각도는 스레드 프로파일 각도라고도 합니다. 이는 스레드 측면과 스레드 축에 수직인 평면 사이의 끼인 각도를 나타내는 측면 각도를 계산하여 측정할 수 있습니다. 측정하는 동안 나사산 프로파일의 양쪽에 있는 직선 세그먼트를 따라 여러 샘플링 지점을 취하고, 나사산 프로파일 각도를 계산하기 위해 샘플링 지점을 선형으로 맞추는 데 최소 제곱법을 사용합니다.
피치 측정피치는 한 스레드의 임의 지점에서 인접한 스레드의 해당 지점까지의 축 거리로 정의됩니다. 측정은 나사 축과 평행하게 수행되어야 합니다.
나사 피치 직경 측정나사의 피치 직경은 피치 선에서 나사 축까지의 수직 거리를 나타냅니다. 피치 라인은 원통의 가상 모선으로, 스레드 맞춤 정확도를 제어하는 중요한 치수 역할을 합니다.
2. 실자동검사 시스템의 구성
2.1 하드웨어 시스템
자동 스레드 매개변수 검사 시스템은 PC- 기반 프레임워크를 채택합니다. 하드웨어는 조명 시스템, CCD 카메라 및 광학 이미징 시스템, 이미지 수집 카드, 이미지 처리 장치, 기계 검사 시스템, 전기 제어 시스템 및 기타 구성 요소로 구성됩니다.
검사 작업 흐름: 조명 시스템에 의한 조명 후 CCD 카메라와 광학 시스템은 패스너의 스레드 이미지를 캡처합니다. 디지털 이미지는 이미지 수집 카드를 통해 컴퓨터로 전송됩니다. 컴퓨터는 프로파일 각도, 피치 및 피치 직경을 포함한 주요 스레드 매개변수를 계산하기 위해 해당 알고리즘으로 디지털 이미지를 처리하고, 측정된 값을 표준 치수와 비교하고, 치수 편차를 계산합니다.
2.2 소프트웨어 시스템
자동 실 매개변수 측정을 위한 소프트웨어 시스템에는 주로 시스템 제어 모듈과 이미지 처리 모듈이 포함됩니다.
시스템 제어 모듈: 이미지 수집 카드 및 표준 스레드 매개변수 구성을 포함한 전체 초기화를 완료합니다. 이미지 캡처, 8비트 회색조 이미지 저장 및 메모리에 이미지 캐싱을 실현합니다.
이미지 처리 모듈: 여러 알고리즘 포함: 노이즈 감소 및 스레드 윤곽 가장자리 향상을 위한 전처리 알고리즘; 윤곽 식별을 위한 가장자리 감지 및 추출 알고리즘; 디지털 이미지의 실제 치수를 측정하기 위한 시스템 교정 알고리즘; 모든 스레드 매개변수 계산 전용 알고리즘.
3. 검사 결과
머신 비전-기반 자동 스레드 검사 시스템은 표준 스레드 샘플의 스레드 포함 각도, 피치, 피치 직경 및 기타 매개변수를 측정하기 위해 개발되었습니다. 측정된 모든 매개변수는 허용 가능한 공차 범위 내에 속합니다. 높은 효율성과 안정적인 안정성을 갖춘 머신 비전 검사는 대량 생산 품질 검사에 적용 가능하다는 것이 검증되었습니다.
4. 통일나사산의 기본형상
나사 축을 통과하는 세로 평면에 있는 나사의 윤곽 형상이 나사 프로파일로 정의됩니다. 인접한 두 나사 톱니의 측면 사이의 끼인각이 나사 프로파일 각도입니다. 미터법 일반 연결 스레드는 표준 프로파일 각도가 60도인 삼각형 프로파일을 채택합니다.
5. 공통 미터법 미세 피치 나사 사양 및 태핑 드릴 크기 표
첫 번째 열에는 미터법 나사 사양이 나열되고 그 뒤에는 거친 피치, 거친 탭핑을 위한 드릴 직경, 두 가지 선택적인 미세 피치가 나열됩니다. 후속 열은 일치하는 드릴 직경과 함께 UNC, UNF 영국식 나사 사양에 해당합니다. 미터법 스레드는 국내 제조를 지배합니다. 미터법 태핑의 드릴 직경은 사용되는 드릴 비트의 크기와 동일합니다. M48을 예로 들면: 거친 피치=5 mm, 탭핑 드릴 직경=43 mm.
表格
| 미터법 크기 | 거친 피치 (mm) | 굵은 탭 드릴(mm) | 미세 피치 1(mm) | 미세 피치 2(mm) | UNC 크기/인치당 스레드 수 | UNC드릴(mm) | UNF 크기 / 인치당 스레드 수 | UNF드릴(mm) |
|---|---|---|---|---|---|---|---|---|
| M1 | 0.25 | 0.75 | - | - | #1-64 | 1.55 | #0-80 | 1.30 |
| M2 | 0.40 | 1.60 | - | - | #2-56 | 1.83 | #1-72 | 1.60 |
| M2.5 | 0.45 | 2.05 | - | - | #3-48 | 2.10 | #2-64 | 1.90 |
| M3 | 0.50 | 2.50 | - | - | #4-40 | 2.35 | #3-56 | 2.10 |
| M4 | 0.70 | 3.30 | - | - | #5-40 | 2.65 | #4-48 | 2.40 |
| M5 | 0.80 | 4.20 | - | - | #6-32 | 2.85 | #5-44 | 2.70 |
| M6 | 1.00 | 5.00 | - | - | #8-32 | 3.50 | #6-40 | 3.00 |
| M7 | 1.00 | 6.00 | - | - | #10-24 | 3.90 | #8-36 | 3.50 |
| M8 | 1.25 | 6.80 | 1.00 | - | #12-24 | 4.50 | #10-32 | 4.10 |
| M9 | 1.25 | 7.80 | 1.00 | - | 1/4"-20 | 5.20 | #12-28 | 4.70 |
| M10 | 1.50 | 8.50 | 1.25 | 1.00 | 5/16"-18 | 6.60 | 1/4"-28 | 5.50 |
| M12 | 1.75 | 10.20 | 1.50 | 1.25 | 3/8"-16 | 8.00 | 5/16"-24 | 6.90 |
| M14 | 2.00 | 12.00 | 1.50 | - | 7/16"-14 | 9.40 | 3/8"-24 | 8.50 |
| M16 | 2.00 | 14.00 | 1.50 | - | 1/2"-13 | 10.80 | 7/16"-20 | 9.90 |
| M18 | 2.50 | 15.50 | 1.50 | - | 9/16"-12 | 12.20 | 1/2"-20 | 11.50 |
| M20 | 2.50 | 17.50 | 1.50 | - | 5/8"-11 | 13.50 | 9/16"-18 | 12.90 |
| M22 | 2.50 | 19.50 | 2.00 | - | 3/4"-10 | 16.50 | 5/8"-18 | 14.50 |
| M24 | 3.00 | 21.00 | 2.00 | 1.50 | 7/8"-9 | 19.50 | 3/4"-16 | 17.50 |
| M27 | 3.00 | 24.00 | 2.00 | 1.50 | 1"-8 | 22.25 | 7/8"-14 | 20.25 |
| M30 | 3.50 | 26.50 | 2.00 | - | 1 1/8"-7 | 25.00 | 1"-12 | 23.25 |
| M33 | 3.50 | 29.50 | 2.00 | 1.50 | 1 1/4"-7 | 28.25 | 1 1/8"-12 | 26.50 |
| M36 | 4.00 | 32.00 | - | - | 1 3/8"-6 | 30.75 | 1 1/4"-12 | 29.50 |
| M42 | 4.50 | 37.50 | - | - | 1 1/2"-6 | 34.00 | 1 3/8"-12 | 32.50 |
| M48 | 5.00 | 43.00 | - | - | 1 3/4"-5 | 39.50 | 1 1/2"-12 | 36.00 |
| - | - | - | - | - | 2"-4.5 | 45.00 | - | - |
6. 굵은 피치 나사와 가는 피치 나사의 구별
거친 피치 나사의 정의: 고정된 공칭 직경의 경우 거친 피치 나사는 최대 허용 표준 피치를 채택합니다. 동일한 공칭 직경 아래 더 작은 피치를 가진 나사는 미세 피치 나사로 정의됩니다.
예: 공칭 직경 M12는 1.75mm, 1.5mm 및 1.25mm의 피치를 지원합니다. M12×1.75는 거친 피치 나사로 마킹 시 피치 값을 생략할 수 있습니다. M12×1.5 및 M12×1.25는 미세 피치 나사이므로 전체 피치를 표시해야 합니다. 위의 모든 규칙은 미터법 일반 스레드에 적용됩니다.
미세한 피치 스레드의 장점: 작은 나선 각도는 강력한 자동 잠금 및 풀림 방지 기능을 제공하여-얇은 벽 부품, 정밀 조정 및 진동이 발생하기 쉬운-작업 조건에 적합합니다. 단점: 스레드 프로파일이 얕으면 거친 피치 스레드에 비해 전단 강도가 낮아집니다. 거친 피치 나사는 범용 호환성, 손쉬운 가공 및 분해 기능을 갖추고 있어 대부분의 일반 장비에 가장 먼저 선택됩니다.
